El desalineo de banda: un problema silencioso que cuesta caro en conversión
En procesos de conversión —laminación de film, ensamble de artículos de higiene, impresión, o unión de materiales adhesivos— la posición lateral de la banda es un parámetro crítico del proceso. Un desalineo de pocos milímetros en el guiado del material puede traducirse en costuras irregulares, mal registro en cabezales de impresión, defectos en el ensamble multicapa de productos higiénicos, o desperdicio de material en operaciones de bonding de empaque.
Tradicionalmente, muchas líneas dependen de guías mecánicas fijas para sostener el material en la zona de proceso. El problema: estas guías no compensan variaciones dinámicas del ancho de banda, cambios de tensión o desviaciones de bobina, generando paros no programados, reprocesos y necesidad de intervención manual constante del operador.
Para un gerente de planta o ingeniero de proceso, esto se traduce directamente en pérdida de OEE, incremento de scrap y tiempo de personal calificado dedicado a ajustes que no deberían requerir intervención humana.

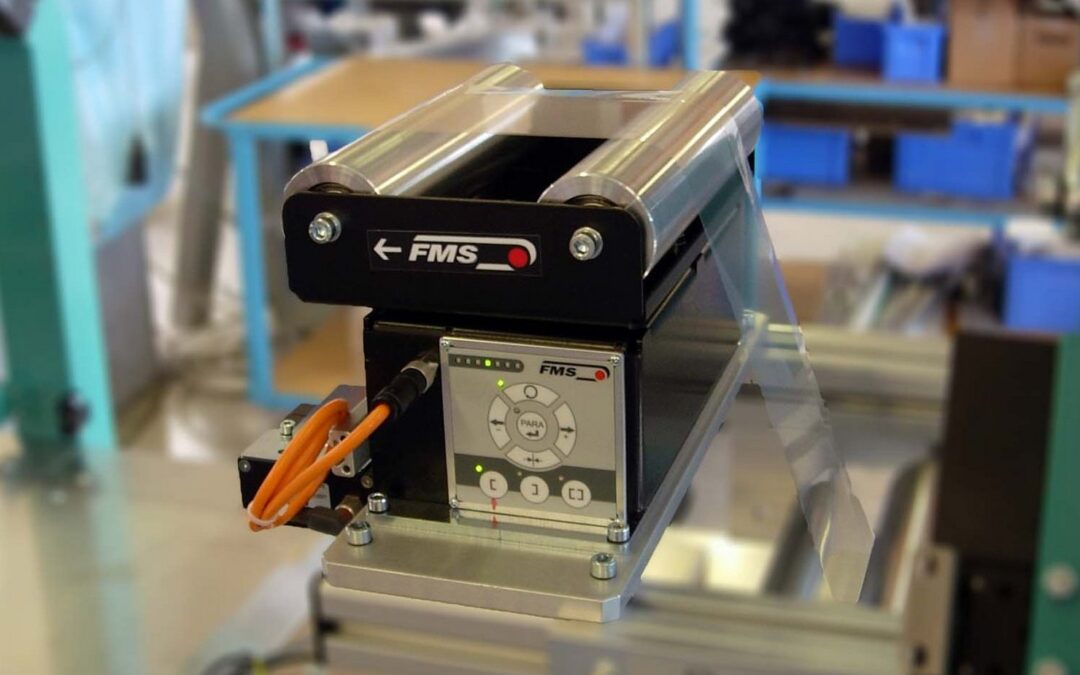

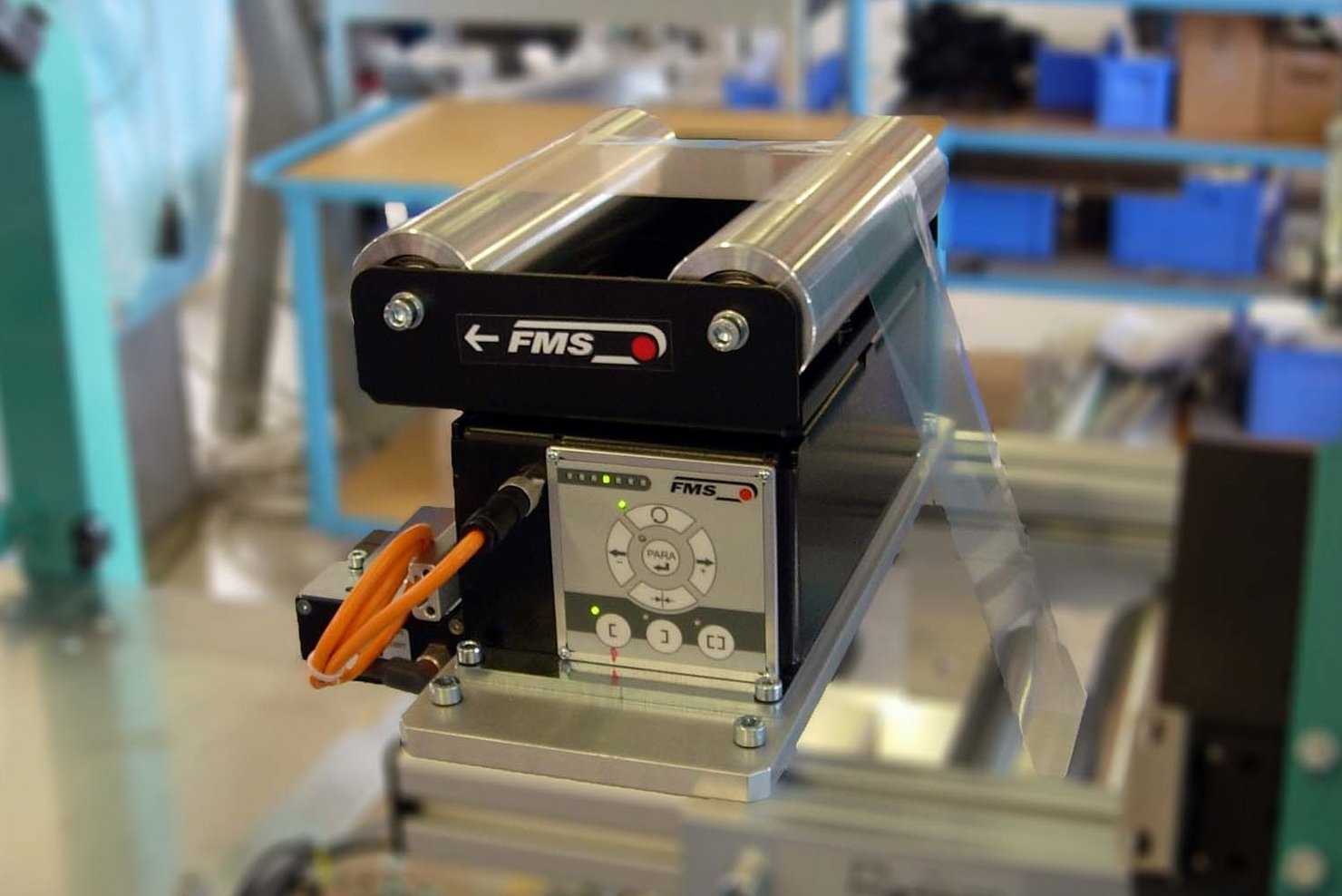

La solución: Alineador de Banda FMS (Steering Frame / Marco de Dirección)
El alineador de banda FMS, también conocido en la industria como steering frame o marco de dirección, es la solución de FMS Technology dentro de su línea FMS-webMASTER para el guiado preciso de banda en anchos angostos a medianos.
A diferencia de una guía mecánica pasiva, el steering frame FMS es una unidad compacta y autocontenida que corrige activamente la posición lateral del material en tiempo real. Puede operar con 1 o 2 sensores de material, en configuración de control izquierdo, derecho o centrado, según el requerimiento del proceso.
Características técnicas principales:
- Dos tamaños disponibles: BKS015, para anchos de banda de hasta 350 mm, y BKS030, para anchos de banda de hasta 1800 mm, cubriendo aplicaciones de banda angosta a mediana.
- Motores paso a paso (stepper motors) de alta potencia, que garantizan precisión de control elevada y tiempo de respuesta rápido ante desviaciones del material.
- Sin necesidad de parametrización: el sistema está preconfigurado de fábrica y listo para operar.
- Electrónica de control integrada o externa: la unidad de control puede montarse directamente en el steering frame o instalarse por separado, según el espacio disponible en la línea.
- Alimentación única de 24 VDC, con preinstalación eléctrica de fábrica que simplifica la puesta en marcha.
- Posición de instalación libre: orientación y sentido de desplazamiento configurables según el layout de la máquina.
Beneficios técnicos y operativos
- Operación libre de mantenimiento, gracias a un diseño robusto con componentes de alta resistencia (heavy duty), lo que reduce el costo total de propiedad a lo largo del ciclo de vida del equipo.
- Menor intervención del operador: al no requerir parametrización ni ajustes manuales frecuentes, se libera tiempo de personal técnico para otras tareas de valor.
- Mayor vida útil del equipo frente a sistemas de guiado mecánico convencional, gracias al diseño compacto y robusto.
- Flexibilidad de instalación: al poder ubicarse en cualquier orientación y con electrónica integrada o remota, se adapta a líneas con restricciones de espacio.
- Cambio de formato más rápido, mediante accesorios opcionales de ajuste manual o motorizado del sensor para transiciones ágiles entre anchos de banda distintos.
Aplicaciones en procesos de conversión
El alineador de banda FMS está diseñado para el sector Converting y es particularmente relevante en:
- Bonding de empaque, donde la alineación precisa evita desperdicio de adhesivo y defectos de sellado.
- Construcción multicapa de artículos de higiene (pañales, toallas sanitarias, productos absorbentes), donde el desalineo entre capas genera scrap directo.
- Posicionamiento de precisión para cabezales de impresión, donde incluso desviaciones mínimas afectan el registro y la calidad del impreso final.
Además, el portafolio de accesorios —mesa de empalme integrada (splicing table), dispensador de cinta, y ajuste de sensor manual o motorizado— permite adaptar el steering frame a flujos de trabajo específicos de cada línea de producción.
Para mayor información y soporte técnico especializado, ¡Contáctanos por medio del formulario a continuación o WhatsApp! En Mecanix Machinery somos distribuidores autorizados de FMS Technology en México.
