En procesos de conversión, revestimiento y rebobinado, la tensión de la banda no es homogénea a lo largo del ancho del material. Sin embargo, la mayoría de los sistemas convencionales de medición de tensión —basados en rodillos con una o dos celdas de carga— solo entregan un valor promedio de tensión transversal. En el mejor caso, con un amplificador de doble canal, se puede detectar si hay mayor tensión en el lado izquierdo o derecho.
Ese nivel de resolución es insuficiente cuando se trabaja con:
- Materiales delgados y extensibles con alta sensibilidad a variaciones de tensión
- Máquinas compactas donde múltiples bobinas se procesan en paralelo
- Procesos donde la calidad del material entrante determina el rendimiento de todo el proceso posterior
Una banda con tensión desigual entre secciones genera bobinas defectuosas, scrap no detectado a tiempo, paros no planificados y decisiones de proceso basadas en datos incompletos. El costo operativo de este punto ciego es mayor de lo que parece.

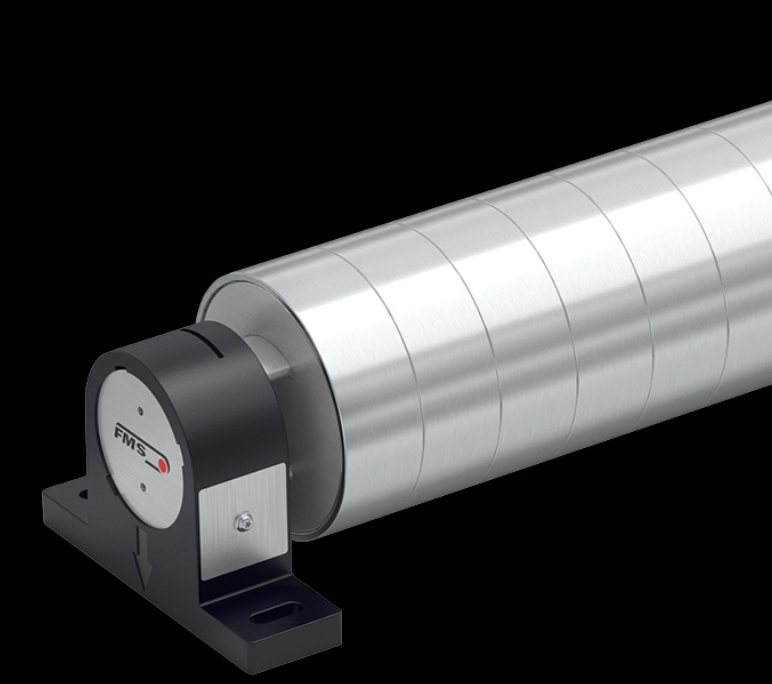

Rodillo Segmentado | Segmented tension roller | FMS-segFORCE® : medición segmentada de tensión con hasta 50 puntos de medición por rodillo
El FMS-segFORCE® de FMS Technology es un rodillo de medición segmentado que resuelve exactamente este problema. A diferencia de un rodillo convencional, el FMS-segFORCE® está compuesto por segmentos independientes, perfectamente alineados a lo largo del ancho del rodillo. Cada segmento actúa como un punto de medición individual, lo que permite obtener un perfil de tensión completo a través del ancho total del material, o bien monitorear la tensión de secciones de banda individuales de forma simultánea e independiente.
¿Cómo funciona?
Cada segmento del rodillo captura la fuerza que ejerce la banda en ese punto específico. Los datos de cada segmento se procesan de forma independiente y simultánea y se transmiten vía interfaces industriales estándar (PROFINET, EtherNet/IP o EtherCAT) directamente al PLC o sistema de control de la máquina. La configuración de la cantidad, anchura y posición de los segmentos es totalmente personalizable según los requerimientos del proceso.
Beneficios técnicos y operativos
Resolución sin precedentes Con hasta 50 puntos de medición a lo largo de un solo rodillo, el FMS-segFORCE® proporciona una resolución de perfil de tensión que ningún sistema convencional puede igualar. Las desviaciones mínimas entre segmentos son visibles de inmediato.
Flexibilidad total de configuración Cantidad de segmentos, anchura individual, posición y separación entre segmentos son parámetros completamente configurables. Esto significa que el mismo rodillo puede adaptarse a diferentes formatos de corte o anchos de proceso sin requerir equipos adicionales.
Integración sencilla y retrofit sin cambio de trayectoria de banda El FMS-segFORCE® se instala como reemplazo directo de un rodillo guía estándar, manteniendo idéntica la trayectoria de la banda. No requiere modificaciones estructurales a la máquina. La interfaz PROFINET permite integrarlo a la infraestructura de control existente sin desarrollos de software adicionales complejos.
Compatibilidad con Industria 4.0 Los datos de tensión por segmento pueden alimentar sistemas de adquisición de datos de proceso, protocolos digitales de bobina y plataformas de análisis de calidad, posicionando al FMS-segFORCE® como un componente clave en la digitalización de líneas de producción.
Aplicaciones industriales: Corte longitudinal (slitter) / Rebobinado (rewinder) y Revestimientos (coating)
Corte longitudinal (slitter) / Rebobinado (rewinder) : control de tensión individual de cada bobina
En líneas de corte y rebobinado, el FMS-segFORCE® permite monitorear la tensión de cada banda cortada de forma independiente. Esto es especialmente crítico cuando se trabajan materiales delgados o extensibles donde pequeñas diferencias de tensión entre bandas provocan bobinas con enrollado defectuoso o problemas de calidad que solo se detectan en etapas posteriores del proceso.
Con el FMS-segFORCE®, cualquier desviación en la tensión de una bobina específica es identificada en tiempo real, permitiendo una respuesta inmediata antes de que se genere scrap. Además, el sistema detecta rápidamente fallas en ejes de fricción diferencial o problemas en los mecanismos de bobinado, reduciendo el tiempo de diagnóstico de forma significativa.
Capacidades clave en Corte longitudinal (slitter) / Rebobinado (rewinder) :
- Monitoreo de tensión de hasta 50 secciones de banda individuales
- Detección rápida de bobinado defectuoso o ejes de fricción diferencial con falla
- Visualización clara de los valores de tensión de cada banda en paralelo
Conversión: perfil de tensión para control de proceso y calidad de material
En procesos de recubrimiento, la distribución de tensión a lo largo del ancho de la banda tiene impacto directo en la uniformidad del recubrimiento y en la calidad del producto terminado. El FMS-segFORCE® genera un perfil de tensión completo que permite al operador y al sistema de control comprender el comportamiento del material en tiempo real.
Este perfil de tensión es la base para:
- Identificar material defectuoso en los rollos entrantes antes de que avance al proceso
- Detectar y eliminar rápidamente fallas relacionadas con el proceso o el material
- Documentar el comportamiento de tensión como parte del protocolo digital de calidad de cada bobina
- Optimizar de forma continua los parámetros de proceso para materiales sensibles
Para mayor información y soporte técnico especializado, ¡Contáctanos por medio del formulario a continuación o WhatsApp! En Mecanix Machinery somos distribuidores autorizados de FMS Technology en México. Ofrecemos soluciones industriales y tecnologías confiables, acompañadas de soporte técnico especializado y acompañamiento integral en la implementación, optimización y soporte de cada proyecto, adaptado a los requerimientos específicos de tu industria y proceso productivo.
