Cuando el error dimensional cuesta más que el producto
En procesos de manufactura continua —extrusión de cables, tubería, filamento, perfiles metálicos o plásticos— cada milímetro fuera de tolerancia se traduce en scrap acumulado, rechazos de cliente o, peor, producto no conforme que ya salió de línea. Las técnicas de medición tradicionales, basadas en contacto físico o muestreo manual, imponen dos limitaciones que ningún gerente de planta puede permitirse: interrumpen el flujo productivo y miden tarde.
El costo real no está en el instrumento. Está en no saber lo que está pasando mientras sucede.
La solución: micrómetros láser de LaserLinc — series Triton™ y Axion™. 1,2 y 3 Ejes
LaserLinc desarrolla soluciones de medición sin contacto con más de 30 años de trayectoria respaldando a fabricantes globales. Sus micrómetros láser —disponibles en configuración de uno, dos y tres ejes— entregan mediciones en tiempo real de diámetro, ovalidad, ancho, altura y distancia plana a plana, sin tocar el producto, sin detener la línea y sin depender del juicio del operador.
Las dos familias de productos cubren el espectro completo de aplicaciones:

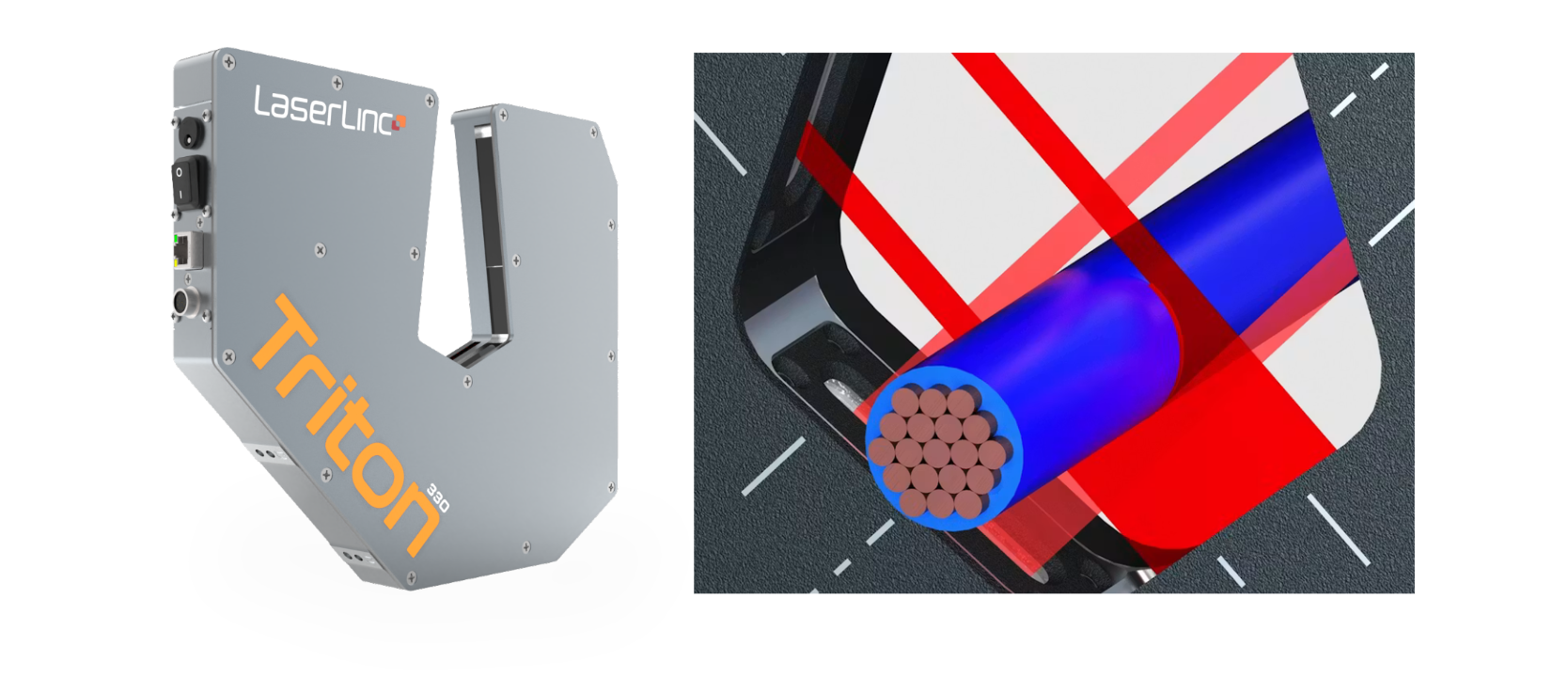

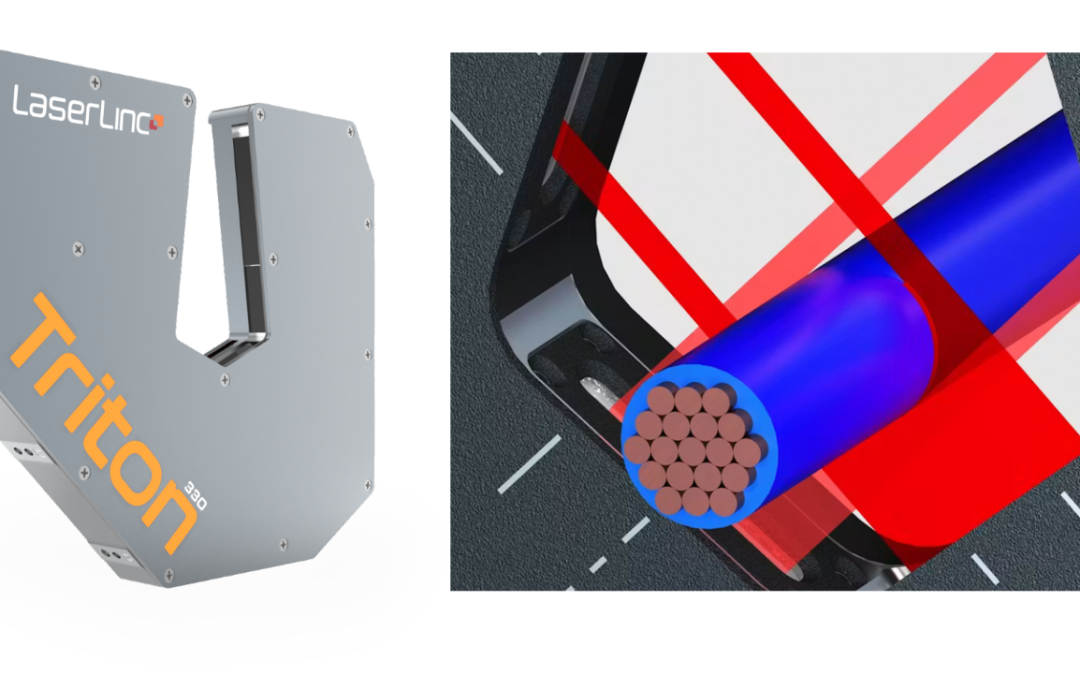

Serie Triton™ — Tres ejes: Diseñada para productos redondos y elípticos donde la precisión de diámetro promedio y la medición de ovalidad son críticas. Con tres ejes de medición, el Triton entrega hasta 10 veces más precisión en diámetro promedio frente a soluciones de dos ejes. Además, al incrementar el número de planos de lectura, aumenta en un 50% la probabilidad de detectar defectos tipo lump y neckdown frente a configuraciones de dos ejes. Disponible en modelos Triton312, Triton330, Triton331 y Triton360.
Serie Axion™ — Uno y dos ejes: Diseñada para aplicaciones donde la configuración de tres ejes no es óptima o donde el presupuesto requiere equilibrar rendimiento e inversión. El Axion de dos ejes (dual-plane) mide simultáneamente ambas dimensiones de perfiles rectangulares. El Axion de un eje, con transmisores y receptores separados, es ideal para productos calientes —metales, vidrio— y para instalaciones con restricciones de espacio. Disponible en modelos Axion103, Axion130, Axion160, Axion203, Axion230, Axion260, Axion1120 y Axion2120.
Ambas familias son compatibles con materiales transparentes, incluyendo plásticos y vidrio, y soportan medición multi-strand: seguimiento independiente y simultáneo de múltiples productos en procesos como monofilamento o alambre magnético.
Beneficios técnicos y operativos
Control dimensional continuo, sin contacto: La tecnología láser no roza el producto, elimina desgaste por fricción y no limita la velocidad de la línea. Aplica a cualquier color y material, incluyendo transparentes.
Reducción de scrap y variación: Al monitorear diámetro y ovalidad en tiempo real durante la producción, los operadores intervienen antes de que las desviaciones acumulen producto fuera de especificación.
Detección de defectos integrada: Los modelos Triton de tres ejes incluyen capacidad de detección de lumps y neckdowns sin costo adicional ni configuración separada, directamente en el mismo ciclo de medición dimensional.
Medición multi-strand: Aplicaciones de monofilamento, alambre magnético y procesos de múltiples hilos simultáneos son gestionadas con uno o más Axion, midiendo y rastreando cada hebra de forma independiente.
Integración con sistemas de control de línea: La interfaz SmartLinc™ conecta los micrómetros Triton y Axion a los sistemas de control existentes mediante protocolos industriales estándar. El SmartLinc Display agrega una pantalla táctil local sin sacrificar la conectividad al sistema superior.
Visualización y control del proceso con Total Vu™
Los datos de medición solo generan valor cuando llegan al operador correcto, en el formato correcto y en el momento preciso. La plataforma Total Vu™ de LaserLinc transforma la información de los micrómetros en visualizaciones operativas, análisis estadístico (SPC), control por retroalimentación, reportes de calidad y documentación de cumplimiento, todo desde una sola interfaz HMI. Con cliente y servidor OPC integrados, Total Vu conecta la línea de producción con el sistema empresarial sin integraciones complejas. Herramientas como recetas, macros, FFT y displays configurables permiten adaptar la plataforma exactamente a la forma en que trabaja cada planta, sin depender de desarrollo externo.
Garantía de 4 años: LaserLinc ofrece la garantía más extensa de la industria en sus micrómetros láser, lo que reduce el riesgo de la inversión y el costo total de propiedad.
Aplicaciones en manufactura de cable y alambre, industria médica, extrusión y procesos continuos
Industria médica: La fabricación de catéteres, guías endovasculares, suturas, tubos de microdiámetro y filamentos de uso quirúrgico exige tolerancias dimensionales que no admiten desviación. Un micrómetro láser LaserLinc garantiza el control continuo del diámetro exterior durante el proceso de extrusión o trefilado, sin contacto con el producto, eliminando cualquier riesgo de contaminación o deformación del material. La capacidad de medir materiales transparentes —como ciertos polímeros médicos— y de registrar automáticamente los datos de cada lote a través de Total Vu™ facilita la trazabilidad y la documentación requerida por normativas como ISO 13485 y los estándares de la FDA. Para fabricantes de dispositivos médicos, esta combinación de precisión, registro automático y cero contacto no es una ventaja competitiva: es un requisito del proceso.

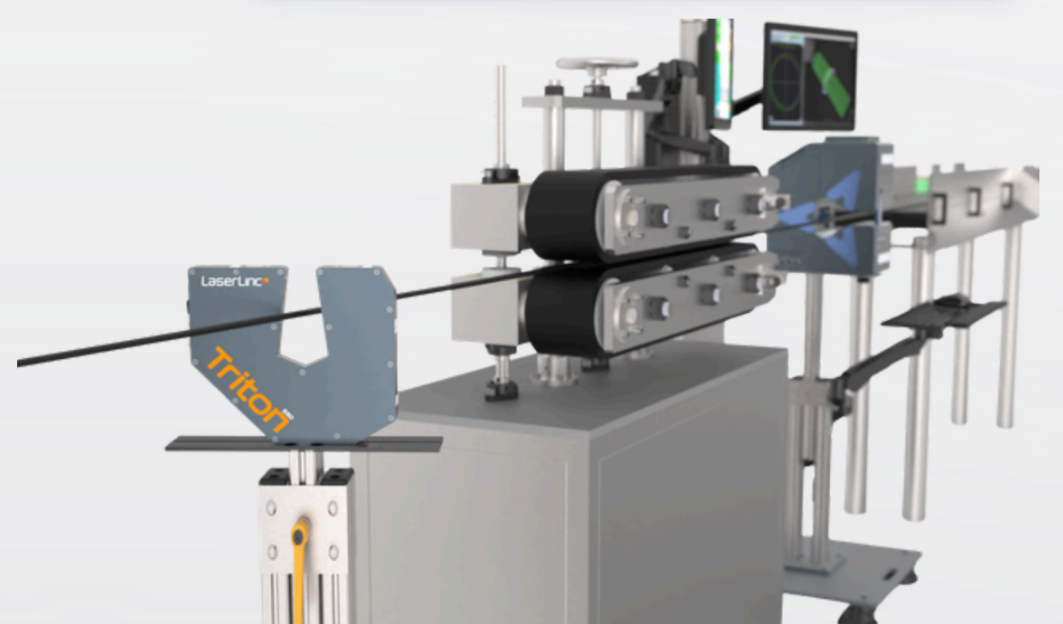

Cable y alambre: Control de diámetro exterior en tiempo real durante la extrusión del aislamiento. Detección de neckdowns y lumps que comprometen la integridad dieléctrica antes de que el defecto avance metros en la línea.
Tubería y perfiles extruidos: Medición de diámetro exterior y ovalidad en plástico, caucho o metal, integrada con UltraGauge™ para obtener también espesor de pared y concentricidad en un solo sistema.
Monofilamento y fibra: Seguimiento independiente de múltiples filamentos con Axion en configuración multi-strand, garantizando uniformidad dimensional en todo el ancho del proceso.
Productos metálicos y de vidrio a alta temperatura: Los modelos Axion de un eje con componentes separados soportan medición de productos calientes donde otras geometrías de sensor no pueden instalarse.
Control de calidad en laboratorio y post-proceso: Integración con las plataformas BenchLinc™ y Metron™ para inspección de muestras terminadas, con documentación automática de resultados para cumplimiento normativo.

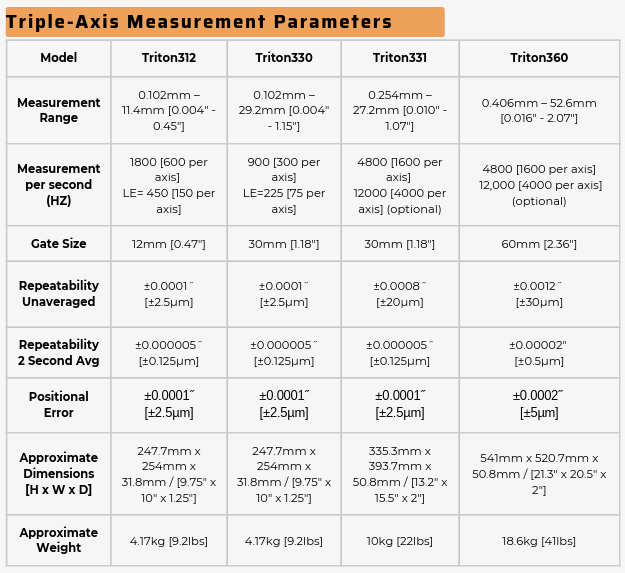

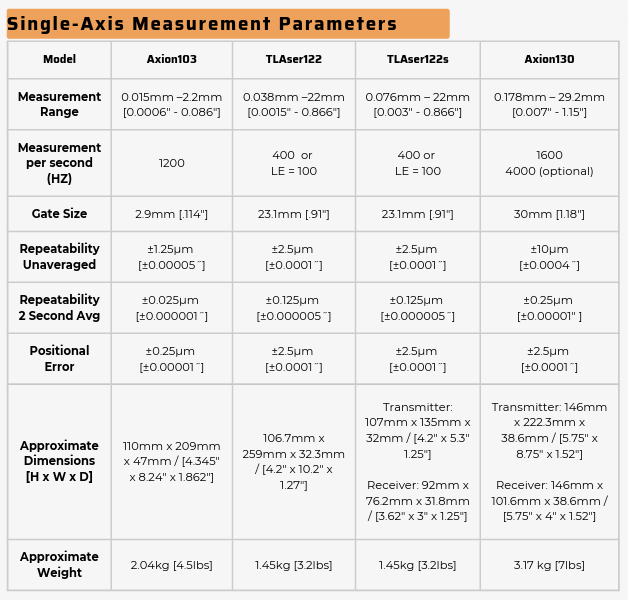

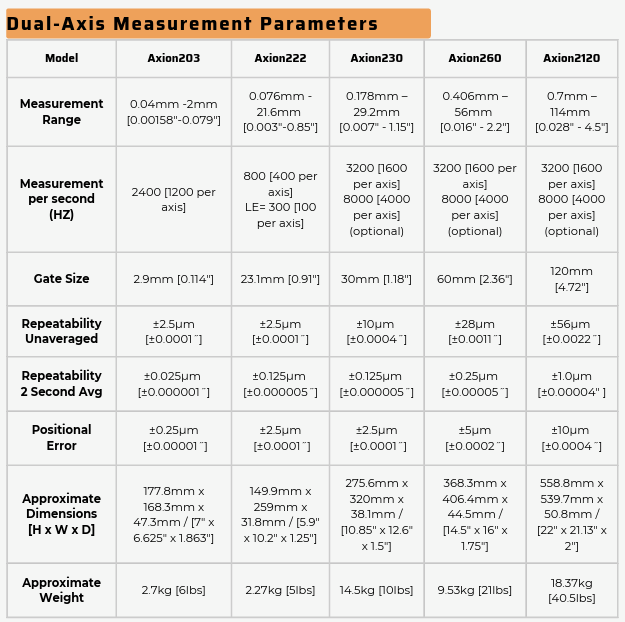

Parámetros de Medición de Micrómetros LáserLinc: 1, 2 y 3 Ejes
¿Por qué elegir Mecanix Machinery ?
Distribuir tecnología es fácil. Garantizar que funcione en tu proceso con requerimientos específicos y altamente exigentes es otra historia.
En Mecanix Machinery no entregamos un equipo y cerramos el expediente. Analizamos tu aplicación, definimos contigo la configuración correcta —uno, dos o tres ejes; Triton o Axion; integración con SmartLinc o Total Vu HMI— y acompañamos la implementación, calibración y puesta en marcha. Nuestro equipo técnico conoce los procesos donde estas tecnologías operan: extrusión, trefilado, laminación, fabricación de cable, manufactura de tubería y más.
Como distribuidores autorizados de LaserLinc en México, Centroamérica, Sudamérica y El Caribe, tenemos acceso directo a soporte técnico del fabricante y disponibilidad de refacciones y calibración.
