La Desalineación de Banda: Un Problema que
Impacta Cada Metro de Material Producido
En cualquier máquina que procese material en rollo —papel, film plástico, laminados, textiles, nonwovens, metales o etiquetas— la posición lateral de la banda es una variable de proceso crítica. Cuando esa posición no se controla de forma automática y continua, los efectos son inmediatos: scrap por corte o impresión fuera de tolerancia, paros para corrección manual, daño en bordes de materiales sensibles y variabilidad en el producto terminado que se traduce en rechazos y reclamaciones.
El problema se amplifica en líneas de alta velocidad, donde un desvío de pocos milímetros genera metros de material fuera de especificación antes de que el operador pueda reaccionar. Depender del ojo humano para mantener la posición de la banda no es una estrategia viable cuando el objetivo es un OEE superior y un scrap controlado.
La solución es un sistema de guiado de banda automático que trabaje en lazo cerrado: detectar, corregir y mantener, sin intervención del operador. Eso es exactamente lo que FMS Technology ha perfeccionado durante más de 30 años de ingeniería suiza aplicada a la industria de conversión.
El Sistema de Guiado de Banda FMS: Cuatro
Componentes, Una Solución Completa.
Los controladores de guiado de banda FMS pueden combinarse con todos los marcos de dirección, actuadores lineales y sensores de material de FMS, lo que permite diseñar una solución modular, completamente integrada y adaptada a cada proceso.
A continuación se describen los cuatro componentes que conforman el sistema.
- Sensores de Material: Detección sin Contacto en 2 Milisegundos
El primer eslabón del sistema es la detección de posición. FMS ofrece tres tecnologías de sensor para cubrir cualquier tipo de material y condición de proceso:
Sensor ultrasónico — El sensor de material ultrasónico cuenta con un sistema transmisor-receptor de última generación con alta linealidad. La generación y el procesamiento de señal se controlan mediante microprocesador con un ciclo de 2 ms, lo que permite su uso en aplicaciones de muy alta velocidad. La alimentación y la salida analógica (0 a 10 VDC) cumplen con los estándares de la industria de conversión. Es la opción ideal para materiales transparentes, porosos o con bordes irregulares donde la detección óptica no es confiable.
Sensor óptico — El sensor óptico incorpora un módulo receptor basado en CCD que detecta e imagen el borde del material con alta precisión. El procesamiento de señal se realiza mediante microprocesador optimizado con un ciclo de 2 ms para aplicaciones de alta velocidad. Adecuado para materiales opacos con bordes bien definidos.
Sensor digital (línea) — El sensor digital incorpora un array CCD con LEDs de distintos colores y algoritmos DSP (procesamiento digital de señal) optimizados que garantizan máxima iluminación de línea en todo el espectro de color y alto contraste en cualquier combinación cromática. Durante la calibración, las características de la línea o borde se guardan como perfil y pueden activarse inmediatamente al cambiar el material. Es la solución para control por línea impresa o patrón en lugar de borde físico.
Los tres tipos de sensor son compatibles con toda la gama de controladores de guiado FMS y vienen calibrados de fábrica, sin necesidad de calibración antes de su uso.
2. Controladores de Guiado de Banda: Ciclo de 1 ms para Cualquier Velocidad de Línea
El controlador es el núcleo del sistema: recibe la señal del sensor, la compara con la referencia de posición y ordena la corrección al actuador o marco de dirección.
Los controladores digitales de guiado de banda FMS han sido diseñados para controlar marcos de dirección o actuadores lineales. Incorporan algoritmos de control de última generación y proporcionan la potencia necesaria para accionar el marco. El tiempo de ciclo de 1 ms permite un control preciso incluso a velocidades de máquina muy elevadas.
En cuanto a configuración e integración: el controlador puede configurarse mediante el panel de control o a través de un navegador web en conexión peer-to-peer. La flexibilidad extendida de los controladores permite una amplia gama de aplicaciones.
La serie BKS309 ofrece tres variantes de montaje —empotrado en panel (IP20), carril DIN (IP40) y montaje en pared (IP55/IP65)— para adaptarse a distintos entornos de planta. La versión BKS309.EIP incorpora conectividad EtherNet/IP para integración directa con PLCs y sistemas SCADA bajo protocolo CIP estándar.
Los controladores permiten guiado de borde izquierdo, borde derecho y centrado, y son adecuados para todo tipo de máquinas de procesamiento de banda que impriman, recubran o procesen papel, plástico o metales.

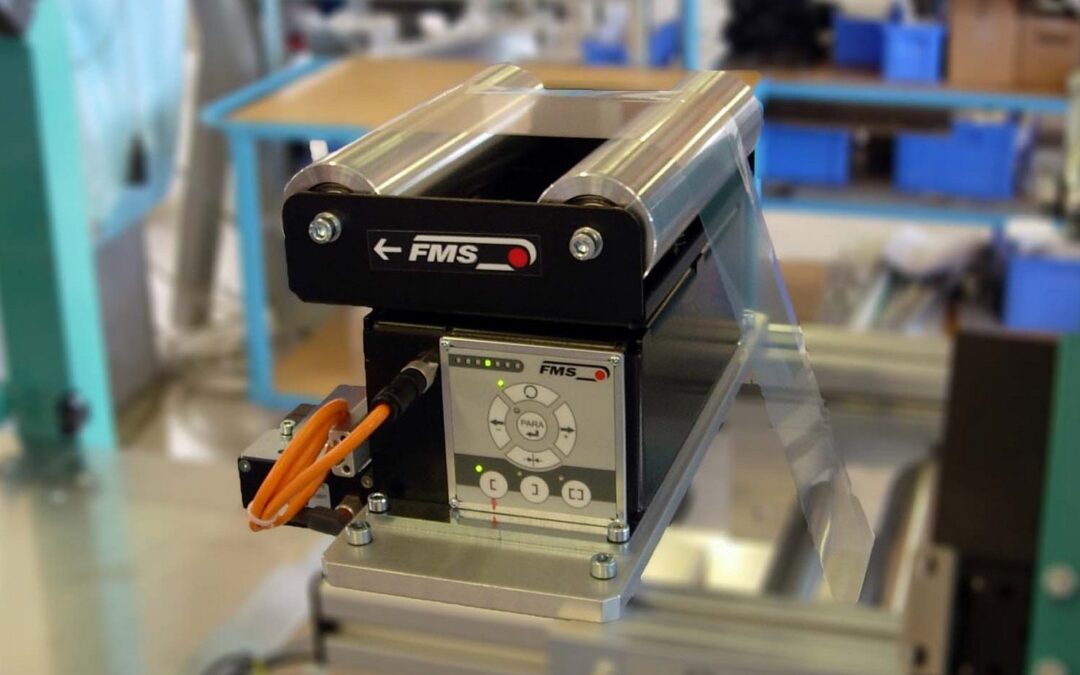

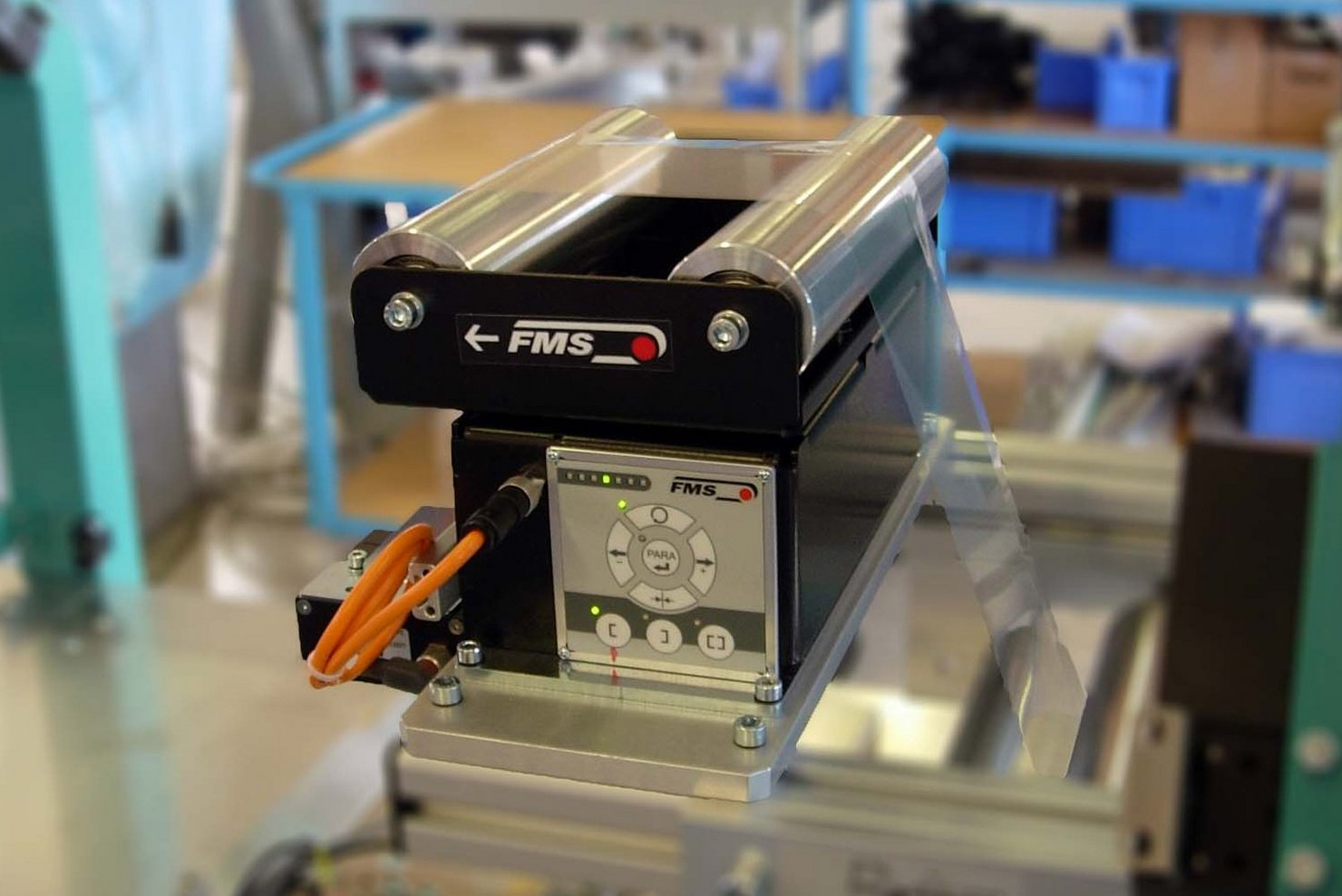

3. Marcos de Dirección FMS-webMASTER: Corrección Mecánica Compacta y sin Parametrización
El marco de dirección es el elemento mecánico que reposiciona la banda físicamente cuando el controlador detecta una desviación.
Los marcos de dirección FMS-webMASTER son unidades compactas de fácil instalación y operación. Pueden funcionar con 1 o 2 sensores de material en modo de control de borde izquierdo, borde derecho o centrado. La electrónica de control puede integrarse en el marco o instalarse como unidad separada para montaje individual. La posición de instalación es de libre selección. El sistema de guiado viene preconectado y únicamente requiere una alimentación de 24 VDC.
Esto se traduce en ventaja directa para el equipo de planta: sin parametrización, sin configuraciones complejas, instalación en un turno de trabajo.
FMS ofrece dos tamaños para cubrir el rango de anchos más frecuente en la industria de conversión: el BKS015 para anchos de banda de hasta 350 mm, y el BKS030 para anchos de hasta 1,800 mm. Los potentes motores paso a paso garantizan una alta precisión de control y un tiempo de respuesta rápido.
Entre los accesorios disponibles se incluyen mesa de empalme integrada, dispensador de cinta y ajuste motorizado de sensores para cambio rápido de ancho de material —detalles que reducen el tiempo de setup en líneas de producción con múltiples referencias.
4 . Actuadores Lineales FMS-winderGLIDE: Para Desbobinadores y Bobinadores de Alta Carga
Cuando la aplicación requiere desplazar soportes de bobinas completas —con su peso y carga asociados— la solución no es un marco de dirección sino un actuador lineal de alto empuje.
Los actuadores lineales FMS-winderGLIDE con su husillo de bolas sin backlash accionado por motores paso a paso o BLDC de alta velocidad permiten correcciones precisas a velocidades de ajuste elevadas. El actuador se conecta al controlador de guiado mediante un solo cable con conector de fácil acceso. Gracias a sus dimensiones compactas y las diferentes opciones de montaje, los actuadores FMS-winderGLIDE son ideales para la retrofitación de sistemas existentes.
FMS ofrece tres tamaños según la fuerza de empuje requerida: BKS.D.3 con 650 N, BKS.D.4 con 1,250 N y BKS.D.7 con hasta 4,000 N para bobinadores de gran tamaño. Los recorridos disponibles van de 125 a 300 mm.
Un diferenciador crítico en industrias reguladas: desde el punto de vista higiénico, los actuadores de la serie FMS-winderGLIDE son superiores a los accionamientos hidráulicos, especialmente en el campo del envasado alimentario y médico, donde cualquier riesgo de contaminación por aceites o fluidos hidráulicos es inaceptable.
Aplicaciones en las Industria.
La arquitectura modular de FMS Technology permite implementar sistemas de guiado de banda en una amplia variedad de procesos. Los marcos FMS-webMASTER aplican directamente en líneas de la industria de conversón, como impresión offset y digital, laminación, recubrimiento (coating), slitting y rebobinado, producción de etiquetas y narrow web, y fabricación de productos de higiene y nonwovens. Los actuadores FMS-winderGLIDE son la solución en desbobinadores y bobinadores de papel, cartón, film plástico, tejidos técnicos y metales no ferrosos donde se requiere desplazamiento de cargas elevadas con precisión milimétrica.
En todos los casos, el resultado operativo es el mismo: la banda permanece en su posición de referencia de forma autónoma, turno tras turno, sin depender de la intervención del operador.
Beneficios Operativos Concretos
para el Gerente de Planta
La implementación de un sistema de guiado FMS impacta directamente en los indicadores que definen el desempeño de una línea de producción:
- Reducción de scrap: posición lateral controlada en tiempo real elimina el desperdicio por desalineación en corte, impresión y laminación
- Cero paros por corrección manual: el sistema trabaja en lazo cerrado 24/7, sin depender del criterio del operador
- Mayor velocidad de línea sostenible: con guiado automático, la velocidad puede incrementarse sin sacrificar calidad ni aumentar el riesgo de rotura
- Integración con sistemas de automatización existentes: conectividad EtherNet/IP para registro de datos y control desde PLC o SCADA
- Bajo costo de ciclo de vida: diseño sin mantenimiento, componentes de larga vida útil y operación sin necesidad de parametrización continua
