Cuando una planta industrial productora de cable y alambre, tubing plástico, dispositivos médicos, mangueras hidráulicas -entre otros– enfrenta rechazos de cliente por defectos superficiales, el primer instinto suele ser intensificar la inspección manual o invertir en un sistema de visión. El problema es que ninguna de estas respuestas ataca la causa raíz — y mientras tanto, los desperdicios y reprocesos siguen acumulándose.
Hoyos, grietas, ampollas, arrugas, pliegues y protuberancias en la superficie de cables, tubos y mangueras son el origen silencioso de los rechazos más costosos. Y los métodos convencionales, por diseño, no están equipados para detectarlos con la consistencia que un proceso de alta exigencia demanda.
Las tecnologías convencionales como los sistemas de visión por cámara y la inspección manual suelen generar más problemas de los que resuelven
Los sistemas de visión por cámara dependen del contraste de iluminación para inferir la condición superficial del producto — lo que los hace vulnerables a variaciones de luz ambiental, incapaces de medir la altura de un defecto y ciegos ante zonas con texto o impresiones. La inspección manual, por su parte, es inconsistente entre turnos y operadores, propensa a errores humanos y no genera datos cuantificables para análisis estadístico de proceso ni auditorías de calidad. Además, representa un riesgo para la integridad física de los operadores, al tratarse de un proceso que requiere contacto directo con el material.
Si buscas eliminar defectos superficiales en tu producción, aumentar su calidad y reducir costos y desperdicios, existe una tecnología que Inspecciona 360° del producto Sin Puntos Ciegos.
FlawSense™ de LaserLinc: Detección de Defectos en 3D con Triangulación de Líneas Láser

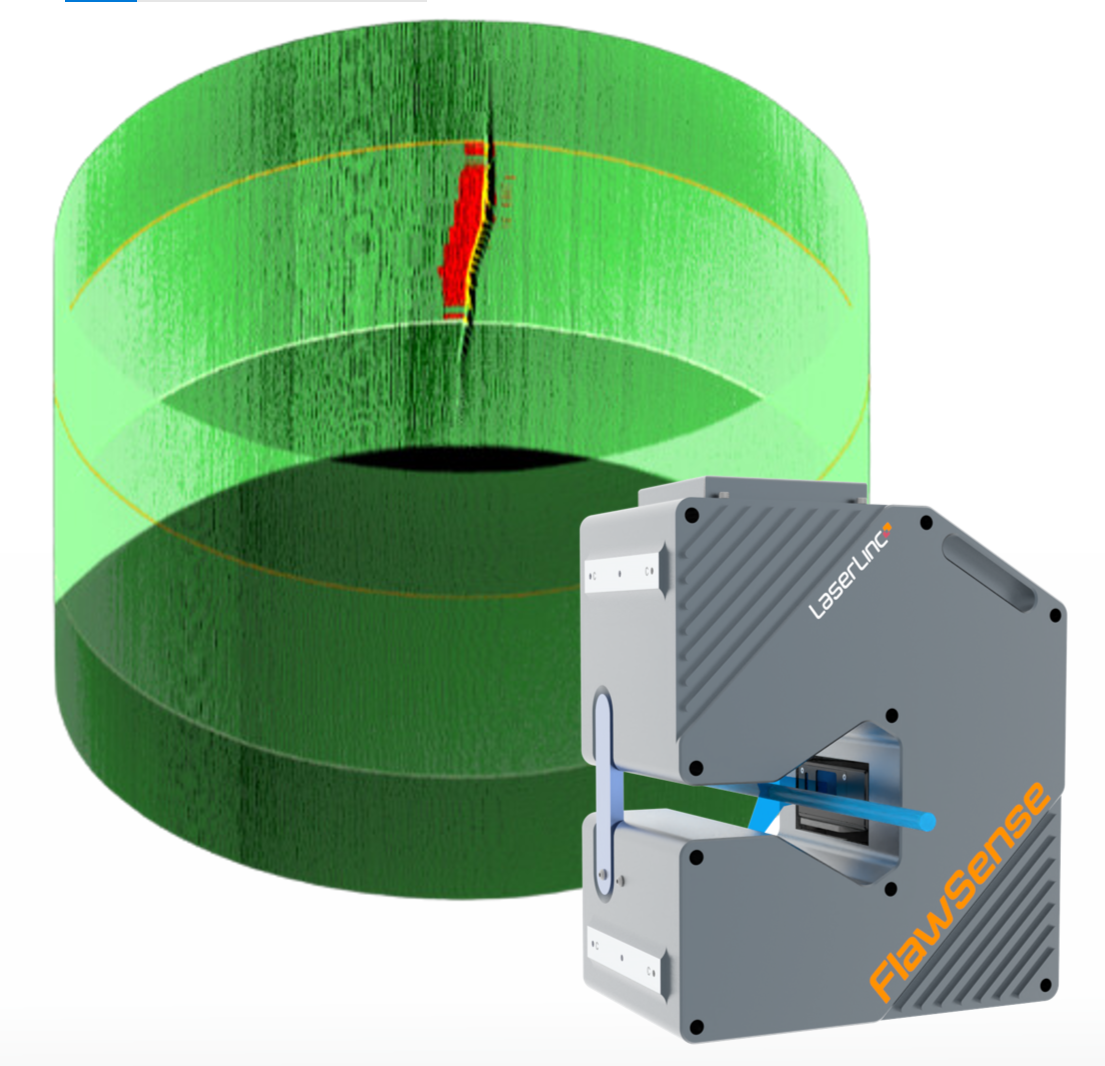

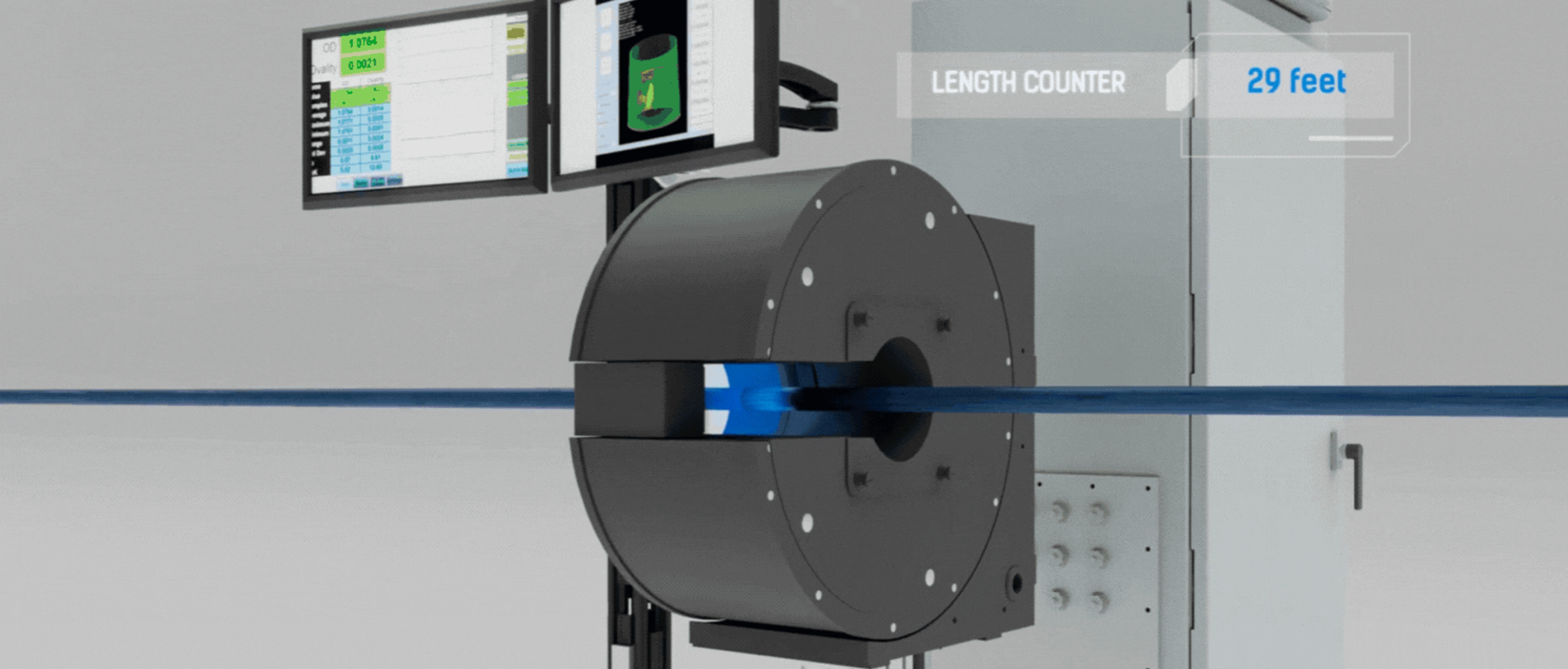

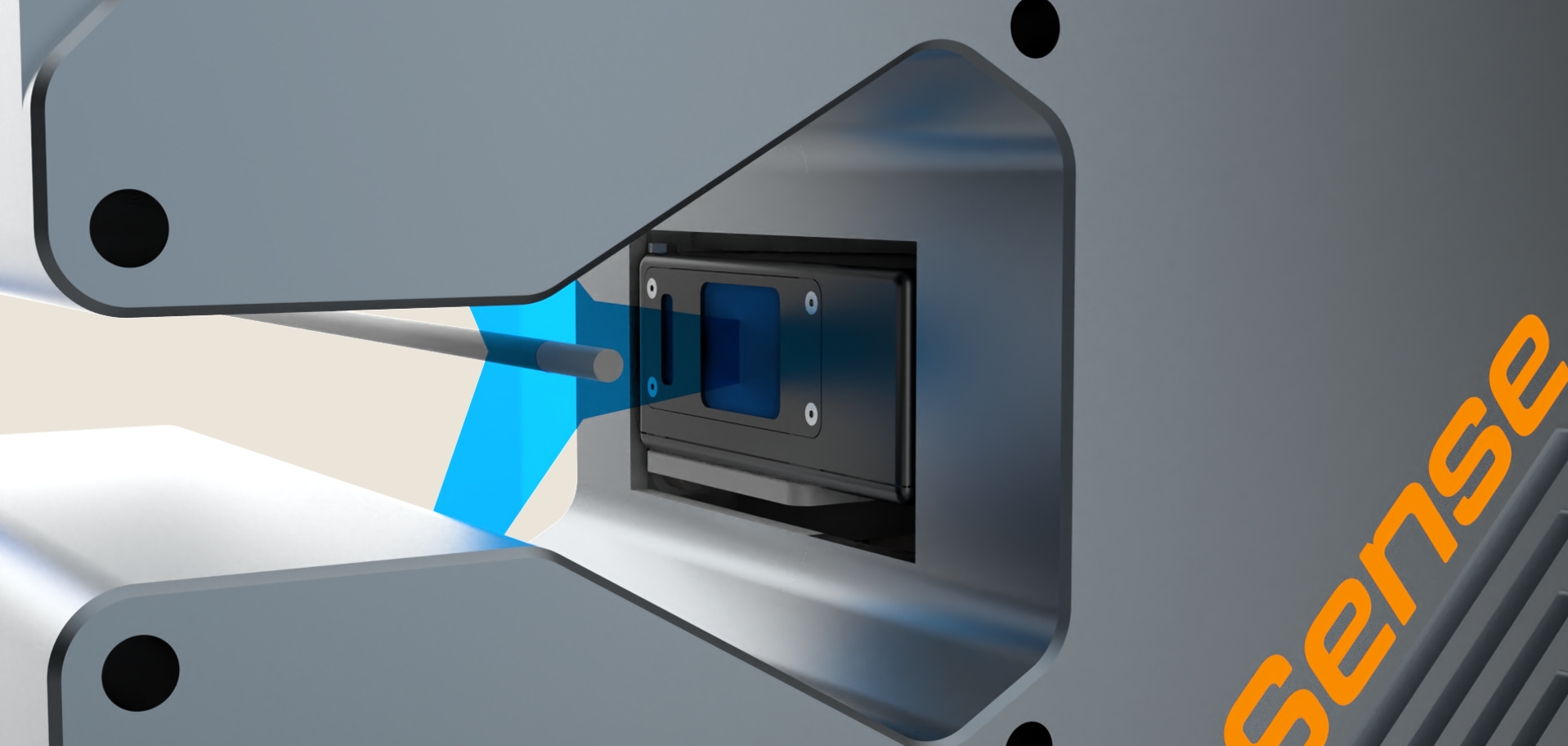

FlawSense™ es un sistema de inspección superficial 360° y medición dimensional que opera mediante triangulación de líneas láser, mapeando en tiempo real la topografía completa de la superficie del producto en tres dimensiones, a velocidades de entre 2,000 y 10,000 Hz, con visualización en tiempo real y reportes avanzados como PPK y CPK

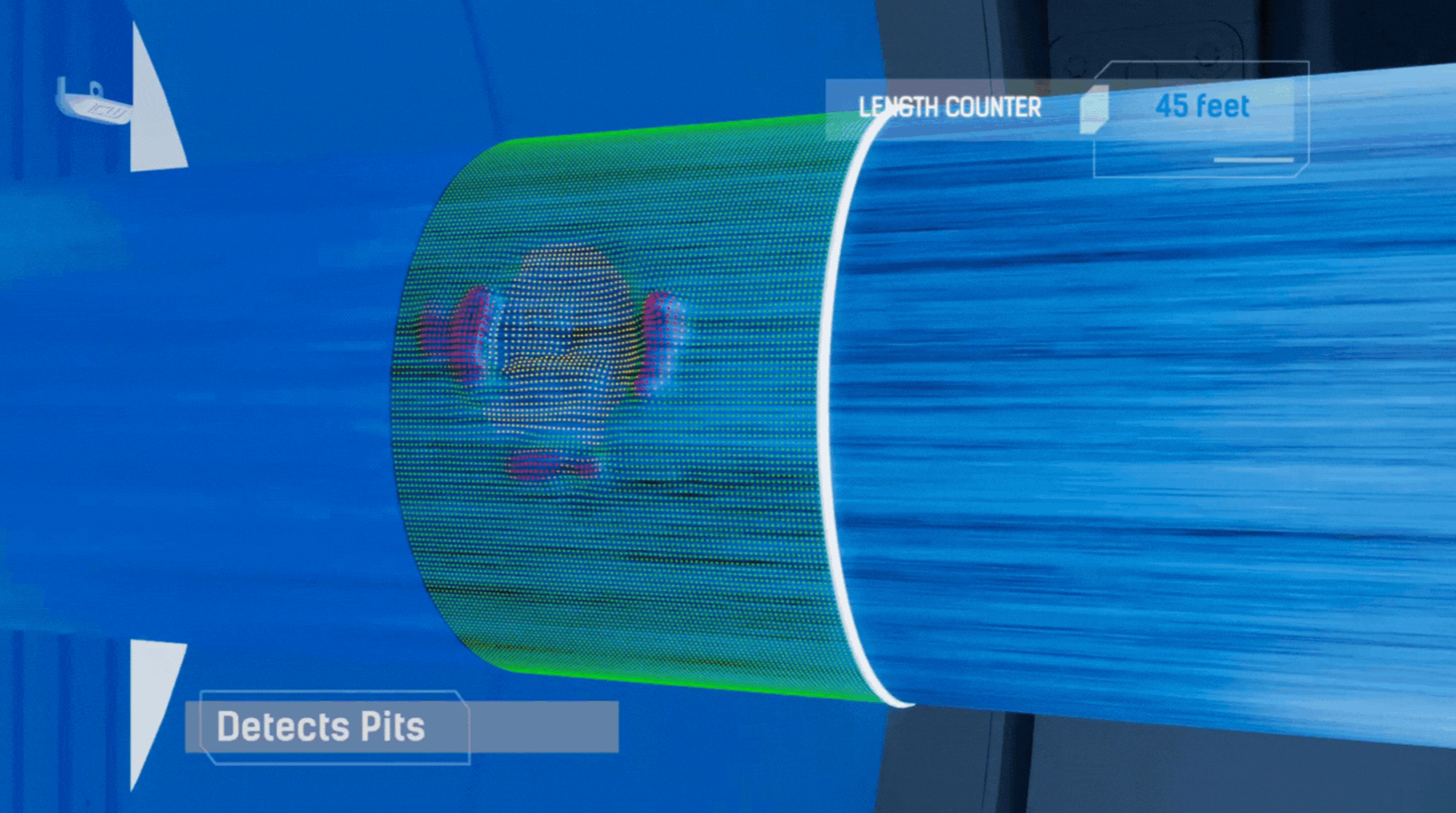

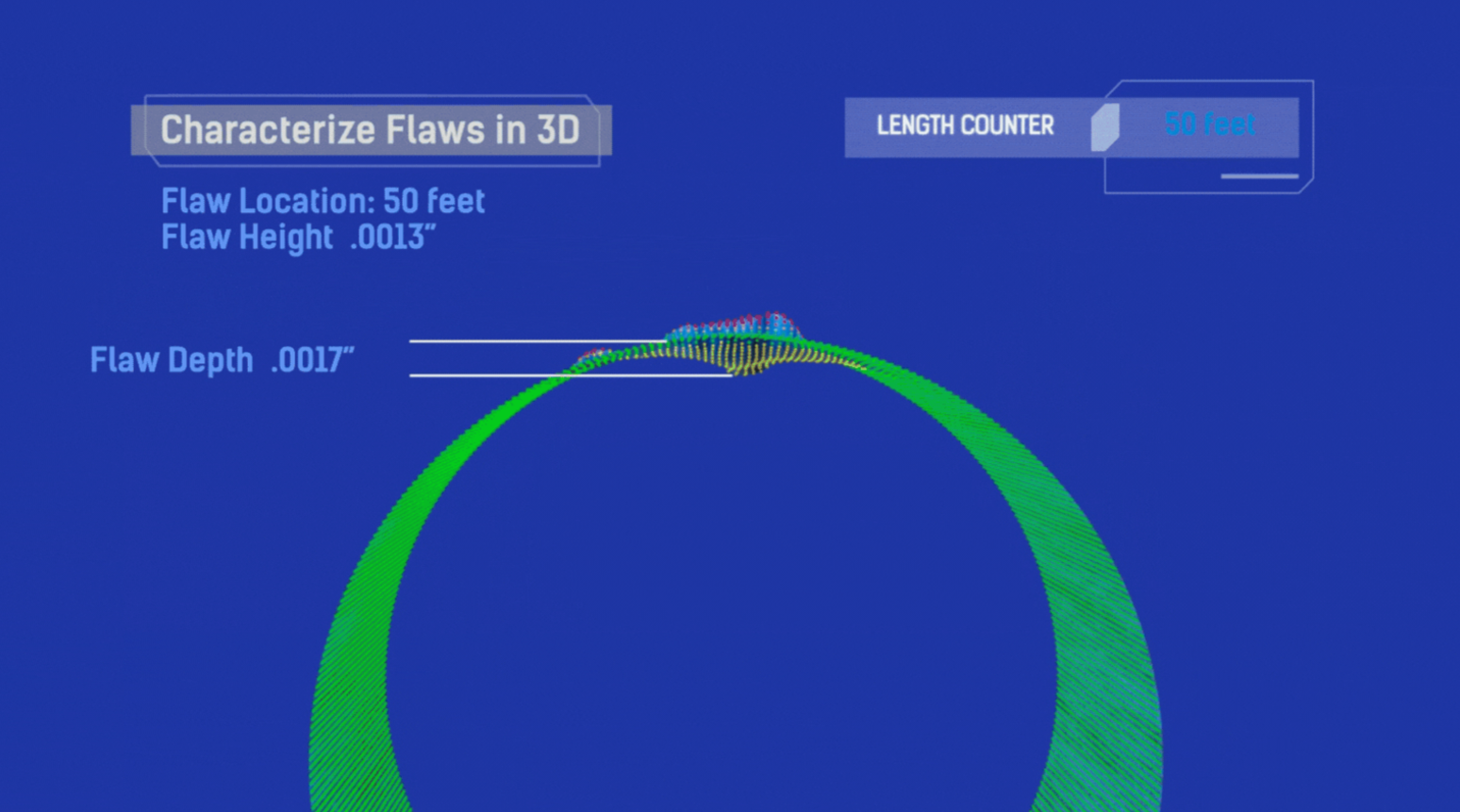

A diferencia de los sistemas de visión que interpretan imágenes 2D bajo condiciones de iluminación controlada, FlawSense mide físicamente miles de puntos alrededor del contorno del producto por cada cuadro de captura, generando un mapa de superficie en 3D que detecta con precisión la altura, el ancho y la longitud de cada anomalía.

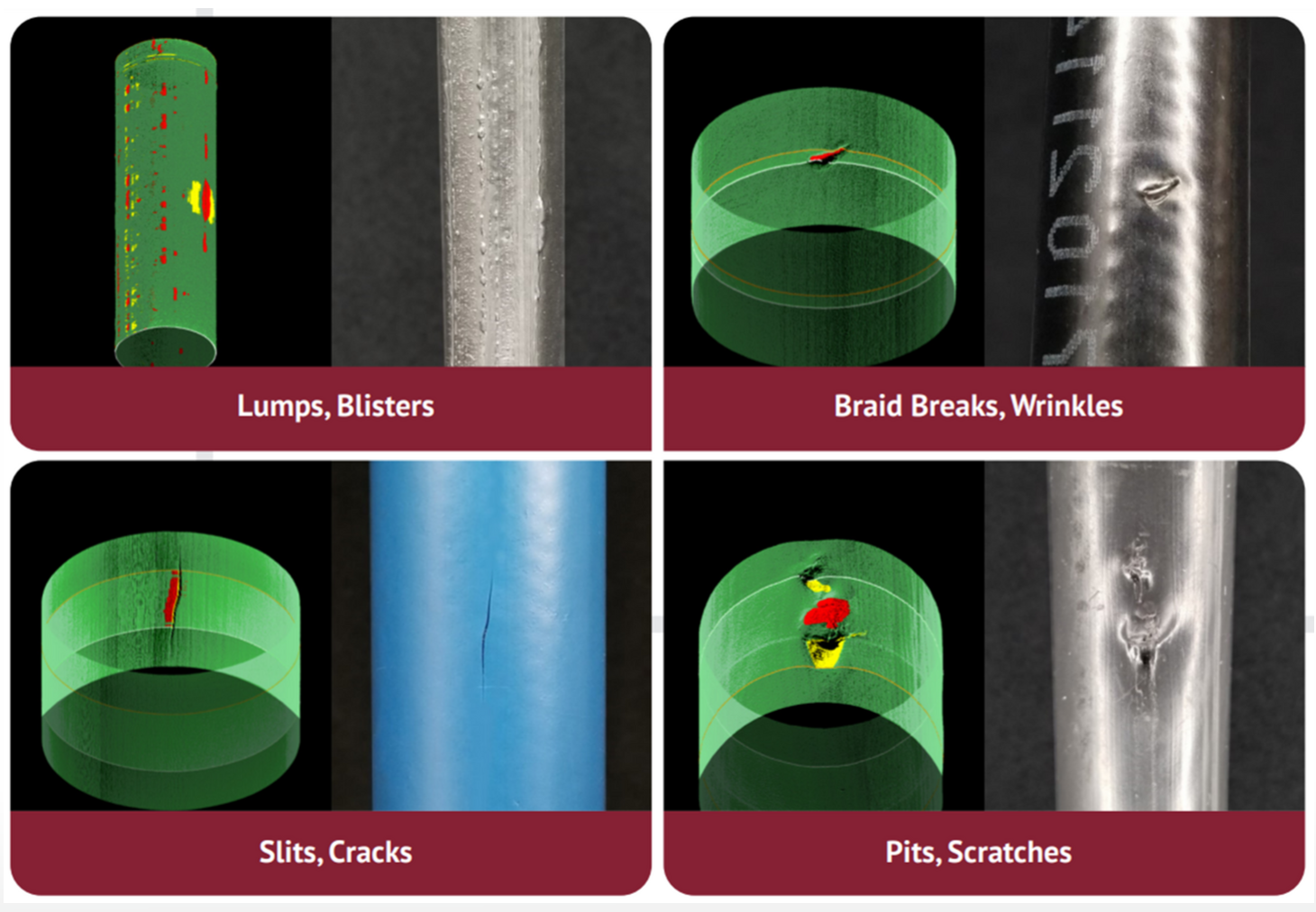

Defectos que FlawSense™ Identifica Directamente en Línea
FlawSense detecta todo tipo de defectos dimensionales en la superficie, incluyendo:
- Lumps y blisters (protuberancias y ampollas)
- Braid breaks y wrinkles (roturas de trenzado y arrugas)

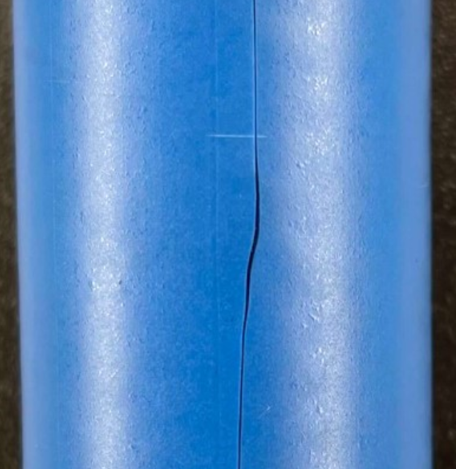

- Slits y cracks (hendiduras y grietas), identificados directamente en línea
- Pits y scratches (hoyos y rayones)
Adicionalmente, a diferencia de todos los sistemas competidores, FlawSense diferencia entre defectos de hoyo/hendidura y de protuberancia/bulto, lo cual es crítico para el diagnóstico preciso de causa raíz en el proceso.
Detección desde 5 Micras
El modelo FlawSense 325 detecta defectos superficiales desde 5 micras (0.0002 pulgadas) de altura, una resolución 10 veces superior a los sistemas de visión convencionales. El modelo 369 opera desde 25 micras para productos de mayor diámetro exterior (hasta 69 mm / 2.7 in).
Esta capacidad de detección a escala micrométrica significa que ningún defecto relevante escapa del sistema, sin importar las condiciones del entorno.
El Costo Real de No Detectar a Tiempo
Cada mes sin una solución de detección confiable se traduce en desperdicios, reprocesos y producto fuera de especificación que tu proceso absorbe silenciosamente. Cada mes sin FlawSense™ tiene un precio.
Costo estimado de esperar 6 meses: $1,500,000 USD. Eso equivale a $250,000 USD por mes en material desperdiciado, horas de retrabajo, rechazos de cliente y riesgo de litigios.
La pregunta no es si puedes permitirte implementar FlawSense™. La pregunta es cuánto tiempo más puedes permitirte no hacerlo.

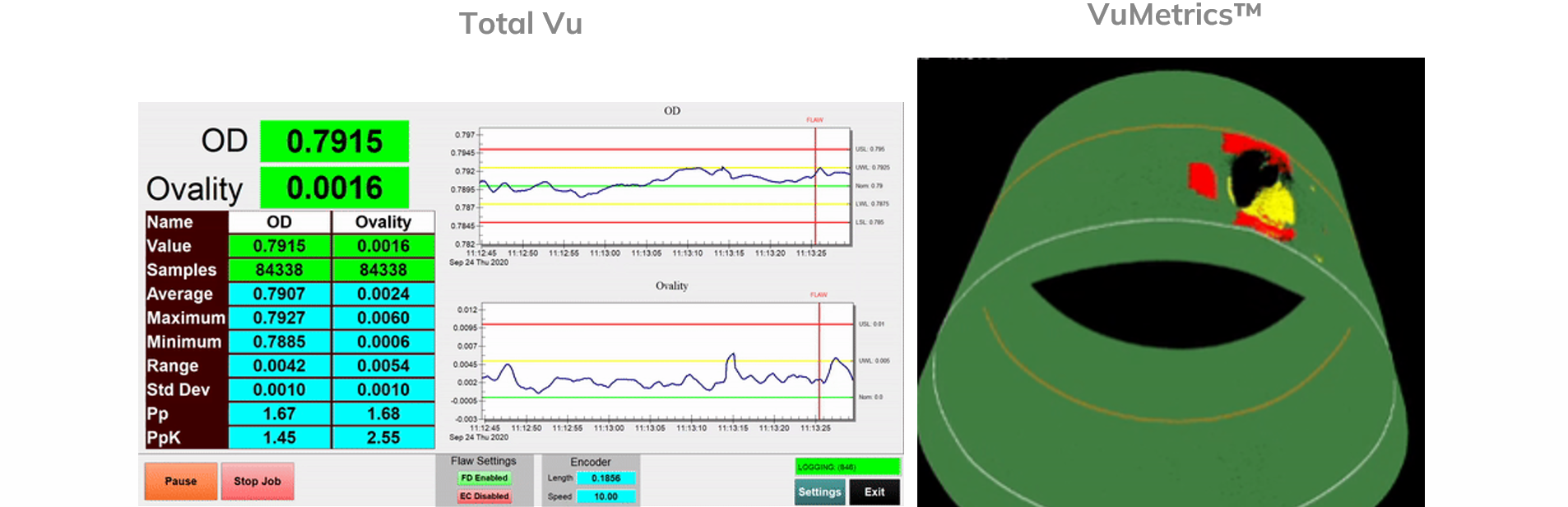

Visor 3D VuMetrics™ — Decisiones Inmediatas con Datos Accionables
Una vez detectado un defecto, el software VuMetrics™ genera una representación tridimensional interactiva del producto con cada anomalía localizada, clasificada por ubicación, forma y severidad. El operador puede girar la vista, hacer zoom y analizar cada defecto con total precisión desde el HMI.
Esta capacidad de reproducción y visualización 3D es exclusiva de FlawSense y transforma la inspección en una herramienta de diagnóstico de proceso: datos accionables al instante para decisiones inmediatas, sin esperar análisis de laboratorio ni interpretación subjetiva.
Detección Automatizada por Recetas de Producto
FlawSense opera mediante un sistema de recetas configurables por referencia de producto. Una vez programados los parámetros críticos para cada tipo de producto —diámetro nominal, tolerancias, tipos de defecto relevantes—, el sistema detecta automáticamente cualquier variación fuera de especificación y notifica al operador o al sistema de control. Sin intervención manual. Sin criterio subjetivo. Sin variabilidad entre turnos.
Beneficios Técnicos y Operativos
- Inspección en tiempo real, sin contacto: FlawSense opera en proceso a velocidades de producción, sin tocar el producto, eliminando riesgo de contaminación o daño superficial durante la inspección.
- Control dimensional 3 en 1: La única solución del mercado que combina en un mismo sistema la detección de defectos superficiales, la medición precisa del diámetro exterior y la medición de ovalidad.
- Integración con PLC y SCADA: El sistema envía en tiempo real la longitud y ubicación de cada defecto detectado al PLC o sistema SCADA de la planta, permitiendo acciones automáticas como detener el Takeup / Puller, ajustar el extrusor o clasificar y rechazar piezas sin intervención humana.
- Reportes completos con Total Vu y Control Estadístico de Procesos (SPC): PPK y CPK: La plataforma Total Vu HMI integra todos los datos de medición y defectología en reportes estadísticos completos, incluyendo indicadores de capacidad de proceso Pp, PpK, Cp y CpK, y tendencias de calidad en tiempo real. Soporte directo para SPC y auditorías de calidad.
- Insensible a condiciones ambientales: No depende de iluminación controlada. Funciona de manera confiable incluso donde se aplican textos, marcas o impresiones en la superficie del producto — un punto crítico de falla para todos los sistemas de visión.
- Reducción medible de scrap y retrabajo: Al detectar defectos en proceso, FlawSense permite intervenciones correctivas inmediatas que reducen el material defectuoso producido antes de que llegue a etapas de mayor valor agregado.
- Eliminación de inspección manual y riesgo de lesiones: Un solo sistema FlawSense reemplaza múltiples estaciones de inspección manual, eliminando el riesgo de lesiones.
Aplicaciones por Industria
FlawSense fue diseñado para industrias altamente exigentes, donde la integridad superficial del producto no es negociable y la falla representa consecuencias operativas, legales o de seguridad.
- Cable y alambre: Detección de roturas de trenzado, grietas, arrugas y defectos en zonas con impresiones o etiquetas. Aplicable en líneas de extrusión de cable de potencia, cable de comunicaciones y alambre de precisión.
- Tubing Plástico y Dispositivos Médicos: Detección de lumps, hoyos y hendiduras en catéteres, guías (guidewires) y tubing médico con diámetros variables y secciones cónicas. Crítico en aplicaciones invasivas donde la pieza debe pasar sin obstrucción por estructuras delicadas del paciente.
- Manguera Hidráulica: Inspección de hoyos, ampollas, hendiduras y protuberancias en mangueras para manejo de fluidos y gases a alta presión. Sectores: automotriz, aeroespacial, oil & gas.
- Tubería de proceso: Control dimensional y superficial en línea para tubería utilizada en aplicaciones críticas de infraestructura y procesamiento industrial.
- Inspección fuera de línea con FlawSense for Metron™: Para lotes de producto que requieren inspección off-line, LaserLinc ofrece la variante FlawSense for Metron, una solución portátil que aplica la misma tecnología de triangulación láser en inspección de muestras fuera del proceso de producción.
Caso de Éxito — Ningún otro Sistema de la Competencia Logró resolver las necesidades del cliente, FlawSense de Laserlinc Sí.
Un fabricante líder de mangueras industriales para el manejo de fluidos y gases a alta presión —con aplicaciones en sectores críticos— enfrentaba un desafío que ningún proveedor había podido resolver.
El desafío: La planta necesitaba detección confiable de defectos superficiales en su línea de Enchaquetado. Para resolverlo, evaluaron múltiples tecnologías de la competencia: sistemas de rayos X, micrómetros láser y sistemas de visión. Ninguna cumplió con el requerimiento. Los rayos X no caracterizaban la topografía superficial con la resolución necesaria, los micrómetros láser no detectaban defectos que no alteraran el diámetro exterior circunferencial, y los sistemas de visión fallaban ante las condiciones reales de la línea.
Con todas las alternativas agotadas, la única opción que quedaba era la inspección manual: costosa, inconsistente entre operadores y con riesgo real de lesiones en un proceso continuo de alta velocidad.
La solución: LaserLinc presentó FlawSense con una evaluación en condiciones reales de producción. El sistema detectó consistentemente defectos que los operadores pasaban por alto —incluyendo en zonas con texto impreso y en cables trenzados— demostrando en campo lo que ninguna otra tecnología había podido hacer.
Los resultados: FlawSense automatizó completamente el proceso de inspección, aumentó la eficiencia operativa y mejoró la calidad del producto.
Comentarios de otro cliente:
“FlawSense is an improvement! An innovation in detecting defects on the surface, and I swear by it.” — Tim Steele, CEO de Microspec.

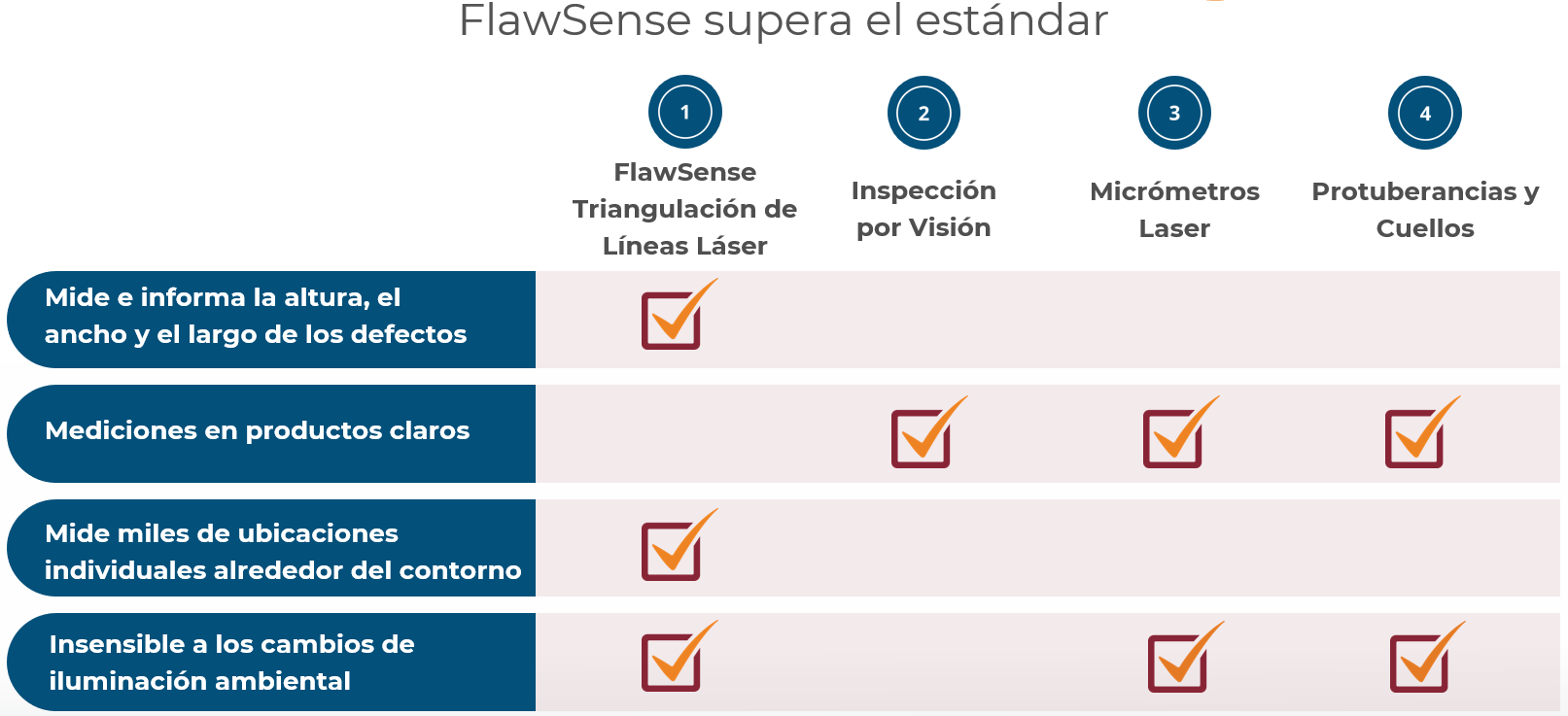

Comparación de Tecnologías — FlawSense vs. Competencia
Especificaciones Técnicas FlawSense™
| Parámetro | Modelo 325 | Modelo 369 |
| Diámetro exterior mínimo | 1 mm (0.040 in.) | 3 mm (0.125 in.) |
| Diámetro exterior máximo | 29 mm (1.14 in.) | 69 mm (2.7 in.) |
| Defecto mínimo detectable | 5 µm (0.0002 in.) | 25 µm (0.001 in.) |
| Frame Rate | 2,000 – 10,000 Hz | 2,000 – 10,000 Hz |
| Alimentación | 110 VAC | 110 VAC |
| Huella (sistemas móviles) | 914 x 762 mm | 914 x 762 mm |
| Peso (sistemas móviles) | 226.796 Kg | 226.796 Kg |
¿Por Qué Elegir Mecanix Machinery como tu Proveedor?
En Mecanix Machinery no solo entregamos el equipo: acompañamos cada etapa del proyecto, desde la evaluación técnica inicial hasta la implementación en línea, la configuración de recetas de producto y el soporte postventa.
Conocemos los procesos de extrusión, cableado, tubing plástico, dispositivos médicos, fabricación de mangueras y tubería.
¡Contáctanos por medio del formulario a continuación o WhatsApp! En Mecanix Machinery somos distribuidores autorizados de Laserlinc en México, Centroamérica, Sudamérica y El Caribe.
Ofrecemos soluciones industriales y tecnologías confiables, acompañadas de soporte técnico especializado y acompañamiento integral en la implementación, optimización y soporte de cada proyecto, adaptado a los requerimientos específicos de tu industria y proceso productivo.
