El reto del control de calidad dimensional fuera de línea
En plantas que producen o transforman tubo, cable, alambre y otros productos de sección circular, la inspección de muestras suele depender de instrumentos manuales: micrómetros de mano, indicadores de carátula o mediciones puntuales tomadas por el operador en dos o tres posiciones. El resultado es un método lento, dependiente de la habilidad de quien mide, difícil de auditar y con poca trazabilidad de los datos.
Cuando la verificación de diámetro y ovalidad se hace manualmente, cada muestra requiere tiempo del operador, introduce variabilidad entre turnos y limita la cantidad de puntos de medición que realmente se revisan. Para plantas que necesitan validar lo que sus sistemas de medición en línea ya reportaron —cerrar el llamado ciclo de validación— esta limitación se vuelve un cuello de botella de calidad.
La solución: BenchLinc OD de LaserLinc

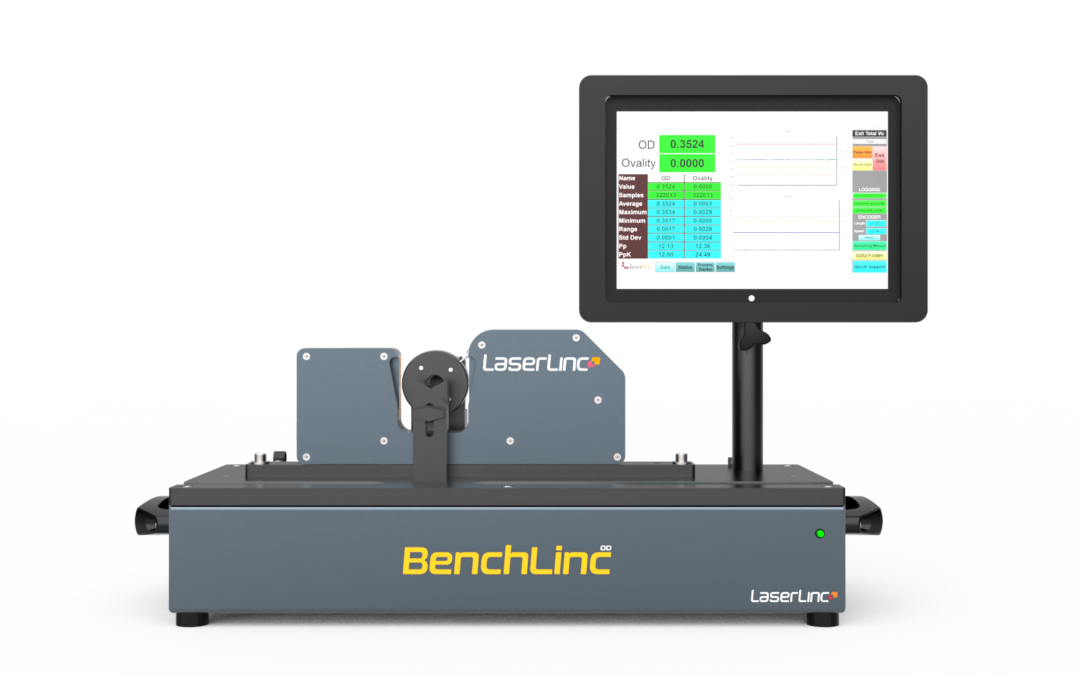

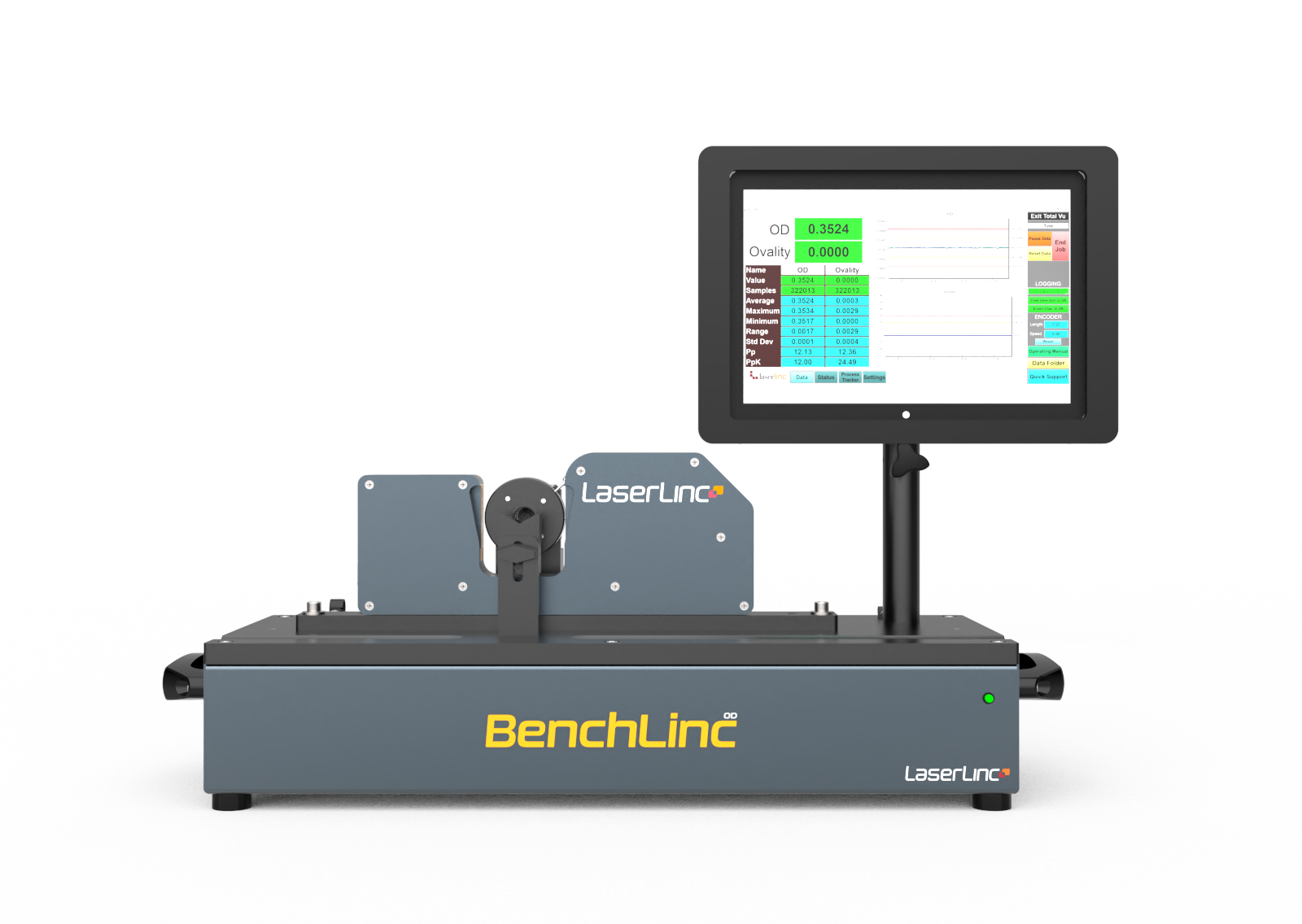

BenchLinc OD es un sistema de inspección de muestras de banco (offline), diseñado específicamente para verificar diámetro y ovalidad en múltiples puntos alrededor de una muestra de tubo, cable o alambre. Forma parte de la familia BenchLinc de LaserLinc, que también incluye las variantes V (verificación manual simple), OD/ID (diámetro, ovalidad, espesor de pared y diámetro interior) y UT (espesor de pared y concentricidad por ultrasonido).
El sistema utiliza un chuck de resorte (spring-loaded chuck) que permite colocar la muestra de forma rápida y sencilla, y un mecanismo de rotación automática que ejecuta el ciclo de inspección definido por el usuario. El operador puede configurar hasta 100 mediciones por muestra, a intervalos de ángulo definidos por el propio usuario, lo que entrega un perfil detallado de la pieza en un solo ciclo automatizado.
Al finalizar el ciclo, el sistema entrega estadísticas y verificación de tolerancias de forma automática, integrado en la interfaz Total Vu™ HMI de LaserLinc, eliminando la dependencia de hojas de cálculo externas o registros manuales.
Beneficios técnicos y operativos
- Operación independiente del operador: la rotación automática y el ciclo programado reducen la variabilidad que introduce la medición manual.
- Perfil dimensional completo: hasta 100 puntos de medición por muestra en lugar de dos o tres lecturas puntuales, lo que da una imagen mucho más real de la ovalidad y el diámetro de la pieza.
- Colocación rápida de muestra: el chuck de resorte agiliza el montaje de tubo, cable o alambre entre inspecciones, reduciendo tiempos muertos en el área de calidad.
- Estadísticas y tolerancias automáticas: los resultados se procesan y comparan contra tolerancia sin cálculos manuales adicionales.
- Cierre del validation loop: al usar la misma tecnología de medición láser sin contacto que los sistemas en línea de LaserLinc, BenchLinc OD permite verificar y respaldar las mediciones dinámicas de proceso con una inspección offline consistente.
- Interfaz unificada: integración con Total Vu™ HMI, la misma plataforma que utilizan los sistemas Metron de LaserLinc, lo que simplifica la capacitación del personal de calidad.
Aplicaciones en la industria del tubo, cable y alambre
BenchLinc OD está diseñado para plantas que fabrican o procesan tubo, cable y alambre y que necesitan validar diámetro y ovalidad de muestras tomadas del proceso o de producto terminado. Es una herramienta natural para laboratorios de calidad que reciben muestras periódicas de líneas de extrusión, trefilado o recubrimiento, y que requieren un método de verificación rápido, repetible y auditable antes de liberar lotes o confirmar mediciones en línea.
Al compartir la misma base tecnológica que los sistemas Metron de sample inspection de LaserLinc, BenchLinc OD también resulta relevante en operaciones que buscan estandarizar su metodología de verificación dimensional entre distintas estaciones de control de calidad.
¿Por qué elegir Mecanix Machinery como tu proveedor?
Adquirir un sistema BenchLinc OD no es solo instalar un equipo: es incorporar un nuevo estándar de control de calidad dimensional a tu proceso. En Mecanix Machinery no solo entregamos el equipo, acompañamos todo el proceso: desde la evaluación de tu aplicación específica y su implementación.
Para mayor información y soporte técnico especializado, ¡Contáctanos por medio del formulario a continuación o WhatsApp! En Mecanix Machinery somos distribuidores autorizados de Laserlinc en México, Centroamérica, Sudamérica y El Caribe.
